    環形加熱爐節能改造解決方案

    (以馬鋼輪轂廠淬火爐為例)

    - 火龍為客戶提供專業的高溫隔熱解決方案 -

    - 馬鋼環形淬火爐概述 -

    馬鋼環形淬火爐為連續式操作爐,燃料采用混合煤氣,燒嘴在內外環墻上呈交錯排布,正常爐溫為1000~1100℃,弱還原性氣氛,微正壓操作。

    - 改造前思考:重質傳統爐襯與輕質陶瓷纖維爐襯對比 -

    環形加熱爐耐火保溫 環形熱處理爐隔熱保溫 環形加熱爐保溫結構 環形退火爐保溫隔熱

    傳統爐襯結構:耐火磚和重質澆注料結構

    傳統環形加熱爐爐襯保溫結構弊端:

      1、體積密度大,致使爐體鋼結構變形嚴重。

      2、爐襯的導熱系數大,絕熱效果差,致使爐體冷面超溫(達150~170℃)能源浪費嚴重,工人操作環境惡劣。

      3、爐襯難以克服環形爐固有的內墻外脹、外墻內脹的缺陷。

      4、熱敏感性差,給環形爐的微機操作帶來一定的負面影響,從一定程度上影響了產品質量。

    陶瓷纖維性能

      1、體積密度小,折疊模塊爐襯重量僅為輕質耐熱襯里的20%。

      2、熱容量小,陶纖材料的熱容量為輕質澆注料里的1/9,可減少爐襯蓄熱損失。

      3、導熱率低,陶纖材料的傳熱率為輕質粘土磚的1/7,輕質澆注料的1/9,可大大提高爐襯的保溫絕熱效果。

      4、熱敏性好,更能適應加熱爐的自動化控制。

      針對環形爐保溫存在的上述問題,以及陶瓷纖維耐火材料的性能特點,公司技術人員和輪轂廠技術人員經過周密的推敲論證,一致決定對爐襯改造進行一次大膽的嘗試

      選擇新型節能爐襯結構:陶瓷纖維毯和陶瓷纖維折疊塊復合結構。

    節能改造后保溫結構 -

    環形加熱爐改造后爐襯結構:

      爐頂襯里隔熱解決方案:層鋪-模塊復合爐襯結構;

      保溫層:總厚度350mm;

      背襯層:采用陶纖毯HLGX-312,厚度50mm;

      熱面:采用陶瓷纖維模塊HLGX-589,厚度300mm;

      陶纖模塊的排列方式:采用“兵列式”排列;

      層間補償毯:陶瓷纖維毯HLGX-512,采用“U”型耐熱鋼釘固定;

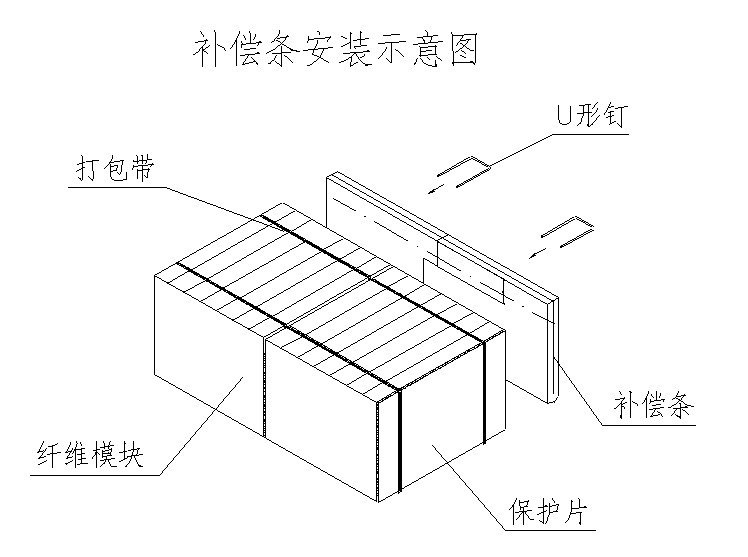

    陶瓷纖維爐襯補償條安裝U形釘固定示意圖-火龍耐材提供

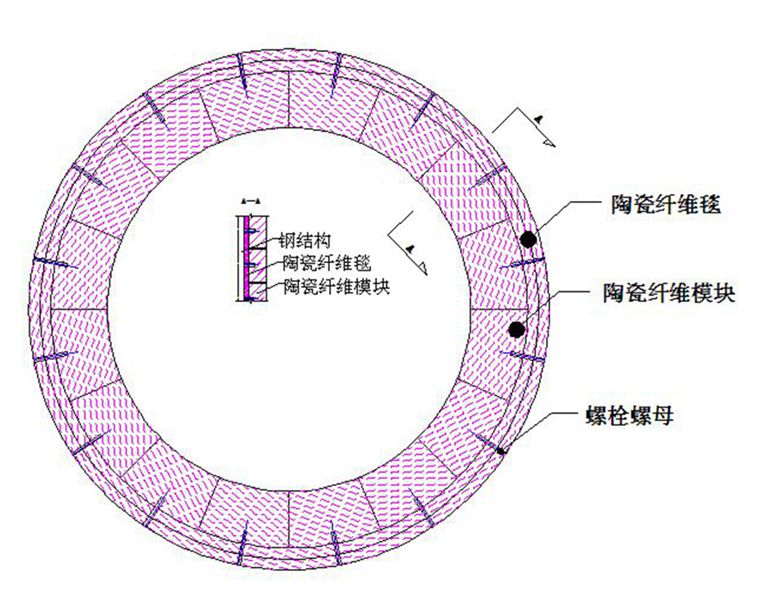

    環形爐保溫陶瓷纖維模塊+背襯毯復合結構示意圖-火龍耐材提供

    為適應環形爐頂?shù)奶厥饨Y構要求,陶瓷纖維模塊做成楔形結構,錨固結構為滑梯式。

    - 爐襯改造節能效果 -

    馬鋼輪轂廠環形爐的全纖維爐襯結構,其運行的成功與否直接關系到保溫方案可行與否,輪轂廠的改造成功與否,關系到陶纖產品能否在環形爐乃至冶金行業的推廣。因此,馬鋼輪轂廠的爐襯改造項目的點火及運行情況引起了各相關方的高度重視,對爐子運行進行了實測,結果如下:

    部位
    爐膛燒嘴周圍的冷面看火孔周圍冷面常規冷面原冷面溫度
    第一次測溫600℃58.1℃53.5℃49.3℃-
    第二次測溫750℃62.3℃57℃52℃-
    第三次測溫850℃66.5℃62.1℃57.8℃-
    第四次測溫1100℃80.5℃75℃61℃160℃
    - 技術優勢 -

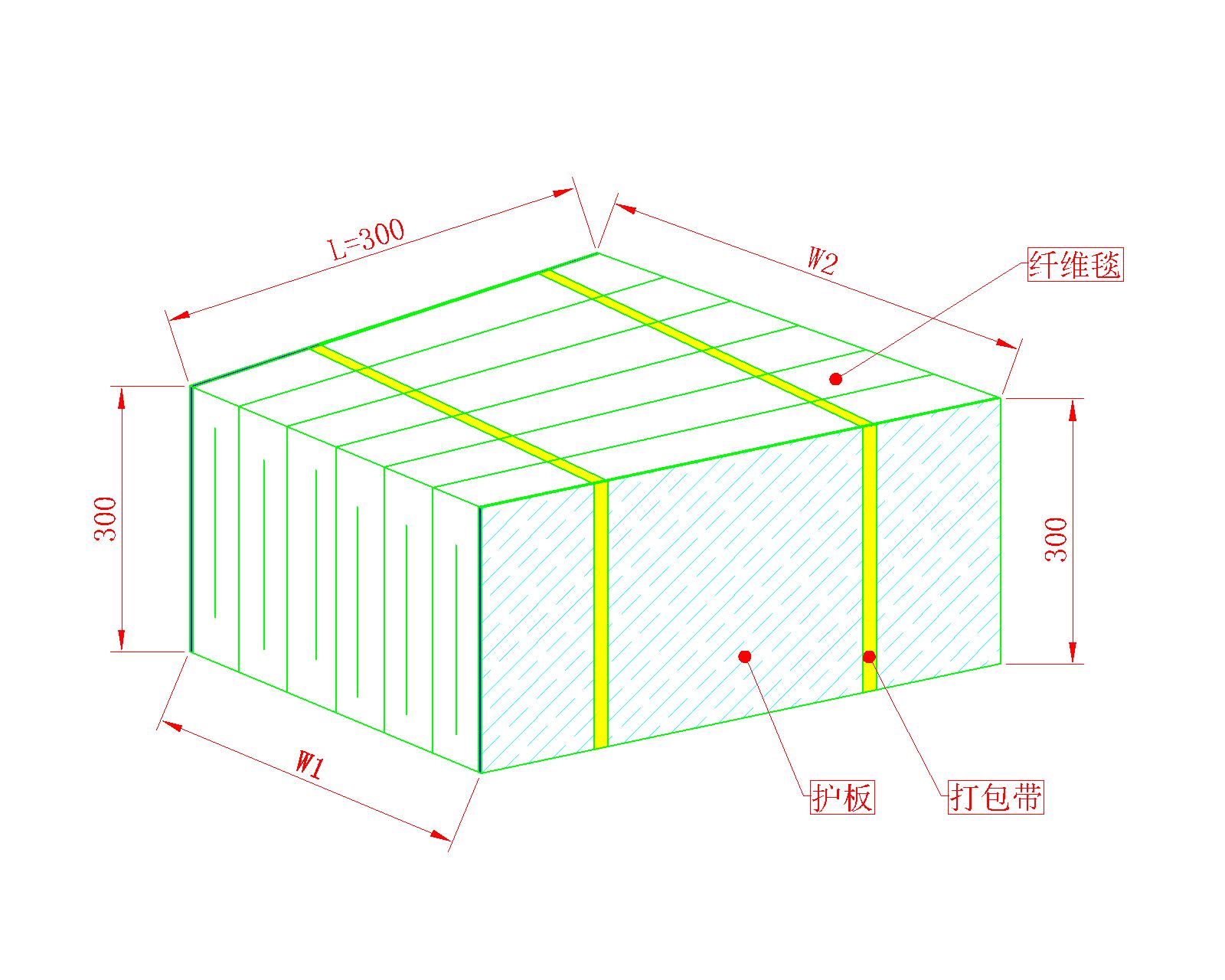

    火龍熱陶瓷楔形陶瓷纖維模塊結構圖-火龍耐材提供

    環形加熱爐、環形退火爐、環形熱處理爐保溫用楔形模塊:硅酸鋁纖維模塊制作成楔形結構,雖然給模塊的加工帶來一定的不便,但只有將模塊加工成滿足要求的結構形狀,才能充分保證爐襯整體性、嚴密性;避免施工技術因素對爐襯使用效果造成過大的影響,保證順利施工(如使用方形模塊,靠近內環的一側受到強行壓縮,容易導致此模塊一端破損或折疊面斷裂,破壞了模塊結構,影響模塊的保溫效果)。
